液壓注漿泵

液壓注漿泵產品簡介

液壓注漿泵是全液壓、壓力可調式注漿泵。該泵利用高壓力將易凝固的物質或混合料（水、水泥漿、水玻璃等）向巖層或土壤的裂縫和空腔中進行準確注射，以達到減少滲水、固結巖層和土壤的目的。

液壓注漿泵用途

液壓注漿泵應用廣泛，適用于煤礦、建井以及井下防水工程，也適用于隧道開鑿與維護，修建水壩、大型橋梁、高層建筑的基礎處理和各類地下工程。

液壓注漿泵結構

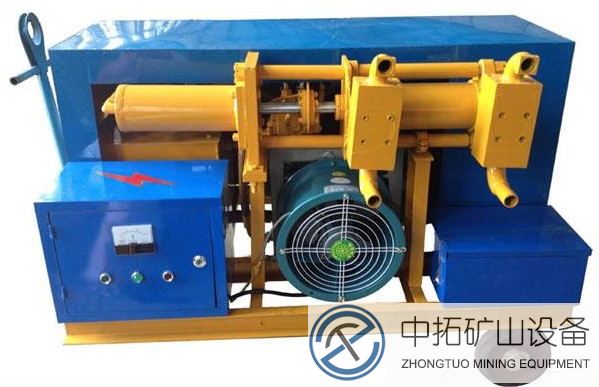

液壓注漿泵由電動機、齒輪油泵、溢流閥、液壓換向閥塊、油缸、工作缸、混合器以及油箱、散熱器、油濾器、進排閥和電控箱等部件組成。

液壓注漿泵工作原理

電動機直接驅動齒輪油泵，齒輪油泵輸出的高壓油液經溢流閥進入液壓換向閥塊，由液壓換向閥塊控制油缸做往復運動，由于油缸與工作缸是同步運動，又因工作缸的缸徑行程都與油缸相同，所以工作缸的排量和壓力基本與油缸相近，工作缸的兩端各有一套吸漿閥和排漿閥，即可以吸排同一種漿液，也可以分別吸排兩種不同的漿液。

液壓注漿泵技術參數

型號	JCS-70/80
注漿壓力	0.5-7mpa(壓力可調）
注漿量	5m3/h
輸送距離	水平100-200m 垂直50-70m
電機功率	11kw
注漿管直徑	Φ32mm
吸漿管直徑	Φ51mm
外形尺寸	1200*800*1000mm
重量	500kg

液壓注漿泵特點：

1.注漿壓力可調（工程范圍內），可靠地過載保護。
2.電控采用電氣液壓復合快速換向，工作可靠，
3.日本NOK系列密封件，力士樂液壓閥。
4.完備的防淋水裝置，抗震壓力表監控。
5.注漿泵、攪拌機，混合器等配套使用。
6.料缸，閥室采用先進結構，工藝更合理，更耐磨，使用壽命更長。
7.雙缸雙液比例在0-1范圍內可調，滿足施工中各種工藝要求，（如注漿初凝時間控制，擴散半徑控制，分階段注漿等。）

8.整機具備MA認證，符合井下施工條件。

液壓注漿泵使用于維護：

注漿管路連接方式：
在工地施工中，根據實際工礦不同，注漿泵注漿管路的連接方式多種多樣，現推薦三種連接方式:
連接方式一：
主機——軟管1——硬管——軟管2~~三通混合器——注漿管（或錨桿）
1）與主機直接連通的軟管1，廠家已隨機配送兩條2.5米C型扣壓膠管，軟管1與硬管連接接頭用戶自配，（建議軟管用戶自配，長度推薦10-20米），選用φ25mm的C型扣壓膠管，以便于三通混合器連接。
2）在注漿壓力小于5mpa，軟管1和軟管2也可選用單（雙）層φ32的鋼絲編織膠管，廠家在主機兩個注漿口和三通混合器已隨機配送4個馬牙扣接頭，與硬管連接部分用戶自配。

連接方式二：

主機——軟管1——硬管接頭——軟管n——三通混合器——注漿管（或錨桿）
1）軟管1隨機配送，建議軟管2...軟管n選用φ25mm的C型扣壓膠管，軟管接頭采用DO28擴口式直通管接頭體（液壓標準件）。
2）在注漿壓力小于5mpa時，可選用單（雙）層φ32的鋼絲編織膠管，
連接方式三（單液注漿時）：
主機——軟管1——三通混合器——軟管2——注漿管（或錨桿）
軟管1廠家已配，軟管2...軟管n可選用φ32的C型扣壓膠管，當壓力小于5mpa時，可選用單(雙）層φ32的鋼絲編織膠管。
